3D • Tracking Automático

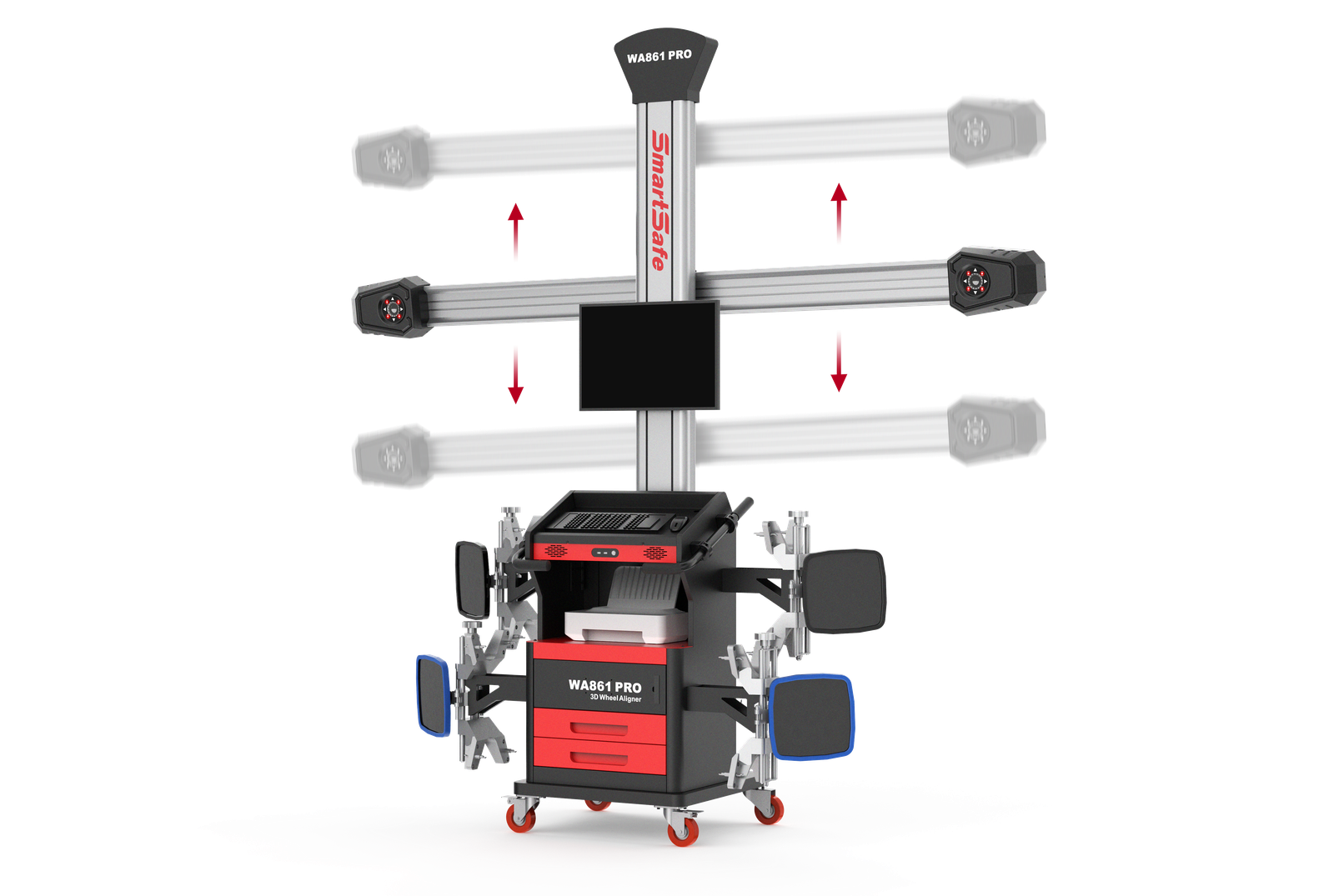

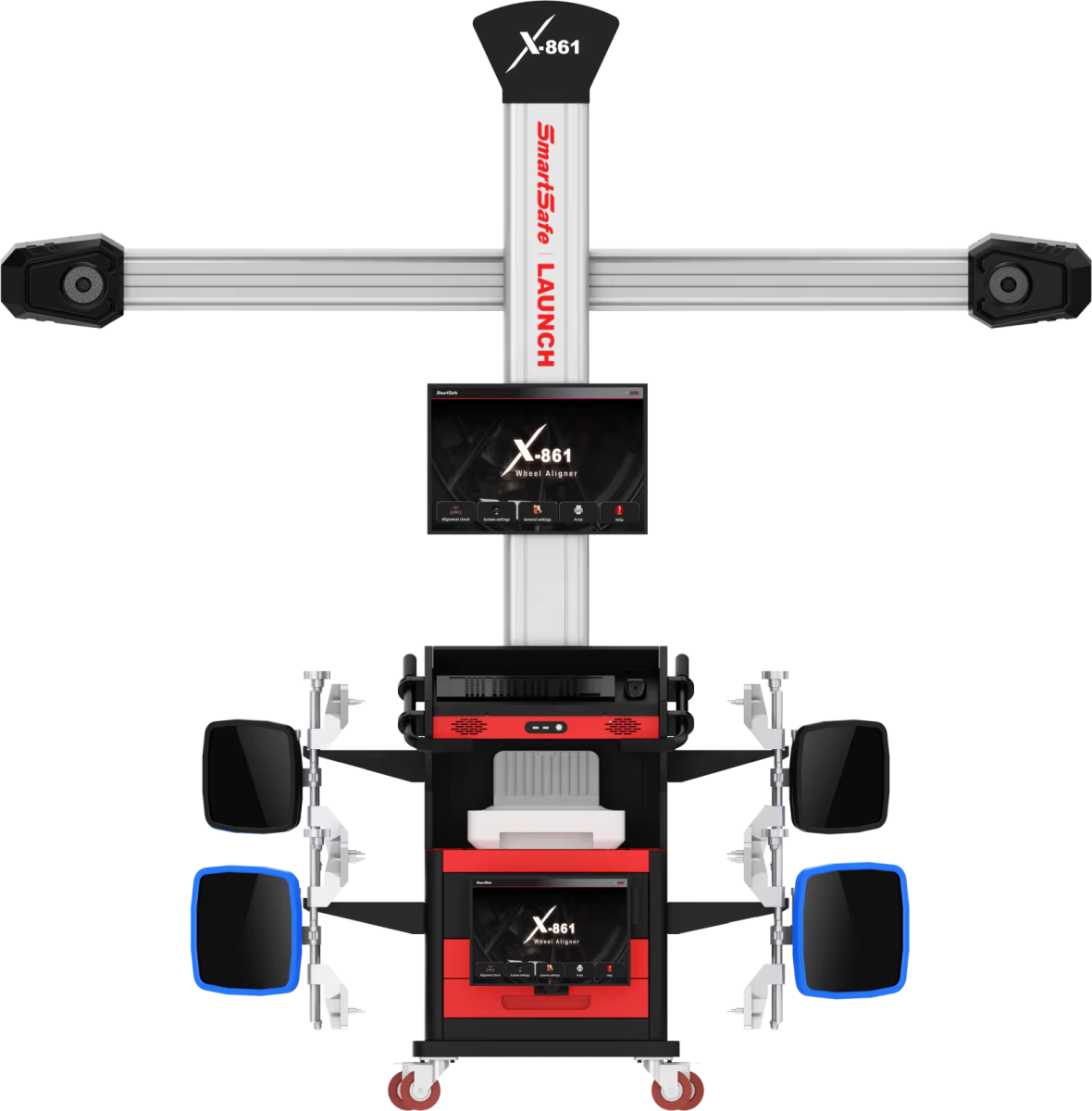

LAUNCH X-861 Pro – Alineadora 3D Automática

Cód. SSMX-861PRO

Alineadora 3D profesional con sistema de seguimiento automático del beam, cámaras industriales de alta resolución y base de datos ampliada. Diseñada para talleres que buscan máxima precisión, velocidad de trabajo y flexibilidad de instalación.

Medición 3D por imagen: cámaras de alta resolución que leen los targets, sin sensores electrónicos en las ruedas
Guía paso a paso de la medición, con comparación contra los valores originales de fábrica
Base de datos OEM y emisión del reporte de alineación impreso
Sistema de ayuda en pantalla durante toda la operación
Cámaras calibradas de fábrica: no requieren ajuste en el taller

Convergencia (toe-in): 0 a ±20°
Camber: 0 a ±20°
Avance (caster): 0 a ±20°
Inclinación de pivote (SAI): 0 a ±20°
Ángulo de empuje: 0 a ±5°
Diámetro de llanta: 10" a 23"
Alimentación: AC 220 V ±10% 50 Hz · AC 110 V ±10% 60 Hz
Monitor: LCD color de 24" o 32"

Puntos destacados

Sistema 3D con seguimiento automático del beam.
Cámaras industriales de 5 millones de píxeles.
Compensación por rodado de 8–12 cm, rápida y precisa.
Equipo completamente móvil, ideal para compartir entre puestos.
Base de datos ampliada con más de 50.000 modelos de vehículos.
Protección automática: el beam se detiene ante obstáculos.

Aplicaciones

Alineación completa delantera y trasera.
Servicios de neumáticos, suspensión y dirección.
Diagnóstico de desgaste irregular, volante torcido o tironeos.
Uso intensivo en talleres con múltiples elevadores.

Comparalo con otros equipos

5 alineadoras 3d con las mismas especificaciones, lado a lado.

Ver comparativa

Productos relacionados

Más opciones dentro de esta categoría

3D Inalámbrica • Sin instalación

LAUNCH X-613 – Alineadora 3D Imantable Inalámbrica

Alineadora 3D inalámbrica de última generación basada en unidades magnéticas y comunicación wireless. Elimina completamente beams y gabinetes, ofreciendo máxima precisión, portabilidad y rapidez de trabajo. Diseñada como solución exclusiva para talleres de alto nivel.

Ver Detalles

Compatibilidad

Compatible con elevadores de 4 columnas.
Compatible con tijeras grandes y chicas.
Compatible con elevadores de dos postes.
Uso sobre fosas (trench).
Soporta uso en múltiples estaciones de trabajo.

Requisitos de instalación y uso

Superficie estable y nivelada.
Evitar luz infrarroja directa sobre los targets.
Diferencia de altura del elevador frente/fondo < 2 mm.
Ambiente recomendado: 0–50 °C, humedad relativa ≤ 85%.
Operación por personal capacitado en alineación y PC.

Especificaciones técnicas

Tecnología	3D por cámaras + targets pasivos
Estructura	Columna móvil con seguimiento automático del beam
Pantalla / terminal	LCD color de 24" o 32"
Base de datos	+50.000 modelos, ampliable
Elevadores compatibles	4 columnas, tijera grande y chica, 2 columnas, fosa
Rango de convergencia	±20° (precisión ±2')
Rango de camber	±20° (precisión ±2')
Rango de avance (caster)	±20° (precisión ±4')
Rango de inclinación de pivote (SAI)	±20°
Rango de ángulo de empuje	±5°
Diámetro de llanta	10" a 23"
Alimentación	Monofásica AC 220 V ±10% 50 Hz / AC 110 V ±10% 60 Hz
Resolución de cámara	5 MP (industrial).
SAI / Kingpin	±6'.
Thrust Angle	±2'.
Wheel Track / Wheelbase	±2 mm.

Incluye

Columna con sistema de elevación automática del beam.
Beam con cámaras 3D integradas.
Gabinete móvil con ruedas.
Targets x4 con clamps x4.
Platos giratorios (turntables) x2.
Traba de volante.
Traba de pedal de freno.
Cables de alimentación y comunicación.

Notas

WA-861 Pro y X-861 Pro corresponden al mismo equipo. Las cámaras vienen calibradas de fábrica: no requieren calibración en sitio. La base de datos puede ampliarse y personalizarse por el usuario. Equipo orientado a uso profesional e intensivo.
