Alineación 3D

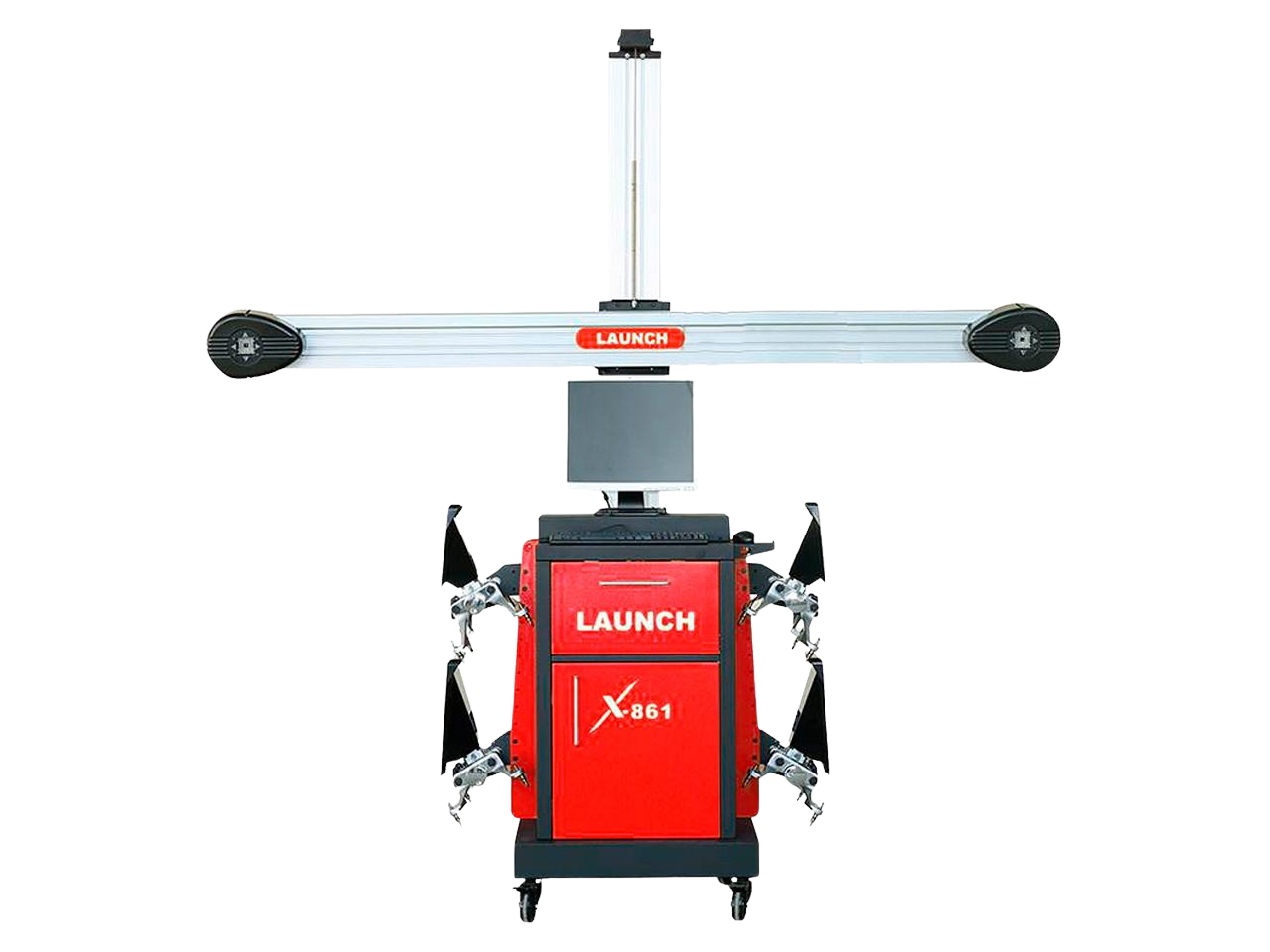

LAUNCH X-861 – Alineadora 3D

Cód. SLAX-861

Alineadora 3D profesional basada en visión por computadora, con cámaras HD y targets pasivos para medir y ajustar geometría delantera y trasera. Incluye procedimientos guiados, almacenamiento de históricos y base de datos vehicular para trabajar en talleres modernos.

Medición 3D por imagen: cámaras de alta resolución que leen los targets, sin sensores electrónicos en las ruedas
Guía paso a paso de la medición, con comparación contra los valores originales de fábrica
Base de datos OEM y emisión del reporte de alineación impreso
Sistema de ayuda en pantalla durante toda la operación
Cámaras calibradas de fábrica: no requieren ajuste en el taller

Convergencia (toe-in): 0 a ±20°
Camber: 0 a ±20°
Avance (caster): 0 a ±20°
Inclinación de pivote (SAI): 0 a ±20°
Ángulo de empuje: 0 a ±5°
Diámetro de llanta: 10" a 23"
Alimentación: AC 220 V ±10% 50 Hz · AC 110 V ±10% 60 Hz
Monitor: LCD color de 24" o 32"

Puntos destacados

Medición 3D mediante visión computarizada: cámaras HD + análisis de targets.
Targets pasivos (sin electrónica): mayor durabilidad y menos puntos de falla.
Procedimiento de prueba simplificado con indicaciones guiadas.
Gestión de clientes e historial de mediciones.
Sistema de ayuda en pantalla y reportes imprimibles.

Aplicaciones

Alineación completa delantera y trasera (servicio de neumáticos, suspensión y dirección).

Diagnóstico de tironeo, desgaste irregular de neumáticos, volante descentrado o vibraciones.

Medición antes/después de reparación de tren delantero, reemplazo de componentes o impactos.

Parámetros medidos

Toe (convergencia/divergencia) delantero y trasero.

Comparalo con otros equipos

5 alineadoras 3d con las mismas especificaciones, lado a lado.

Ver comparativa

Productos relacionados

Más opciones dentro de esta categoría

3D Inalámbrica • Sin instalación

LAUNCH X-613 – Alineadora 3D Imantable Inalámbrica

Alineadora 3D inalámbrica de última generación basada en unidades magnéticas y comunicación wireless. Elimina completamente beams y gabinetes, ofreciendo máxima precisión, portabilidad y rapidez de trabajo. Diseñada como solución exclusiva para talleres de alto nivel.

Ver Detalles

Camber (caída) delantero y trasero.

Caster (avance) delantero.

SAI / Kingpin (inclinación del pivote).

Thrust Angle (ángulo de empuje).

Mediciones adicionales según procedimiento: wheelbase, tread, diagonal angle, etc.

Requisitos de instalación y uso

Instalación y operación por personal capacitado (alineación + uso básico de PC).
Evitar bloquear la línea de visión entre cámara y targets durante la medición.
Evitar humedad y luz solar directa/infrared sobre los targets.
Ambiente recomendado: 0–50 °C, humedad relativa ≤ 85%.
Plataforma/elevador: diferencia de altura frente/fondo < 2 mm.

Especificaciones técnicas

Tecnología	3D por cámaras + targets pasivos
Estructura	Columna + viga (beam) con gabinete
Pantalla / terminal	LCD color de 24" o 32"
Base de datos	+20.000 modelos, ampliable
Rango de convergencia	±20°
Rango de camber	±20°
Rango de avance (caster)	±20°
Rango de inclinación de pivote (SAI)	±20°
Rango de ángulo de empuje	±5°
Diámetro de llanta	10" a 23"
Alimentación	Monofásica AC 220 V ±10% 50 Hz / AC 110 V ±10% 60 Hz
Principio de trabajo	2 cámaras HD + 4 targets (montados con clamps).

Incluye

Estructura principal: columna + viga (beam) con cámaras.
Gabinete / mueble.
Targets x4 + clamps x4.
Cables de comunicación (USB + alimentación entre PC y viga).
Platos giratorios (turntables) x2 (estándar).
Trabas y accesorios de movimiento (según kit).
Traba de volante (steering wheel holder).
Traba de pedal de freno (brake pedal depressor).

Notas

No abrir ni ajustar cámaras: vienen calibradas de fábrica; manipulación invalida garantía (según manual). Targets y clamps son críticos: mantener limpios y sin deformaciones; limpiar con detergente neutro o etanol anhidro. Si necesitás integrar con elevador/entorno específico del taller, definimos la configuración recomendada según espacio y flujo de trabajo.
